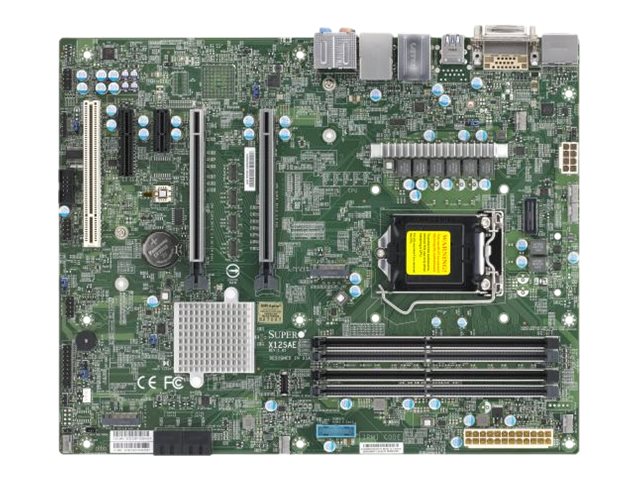

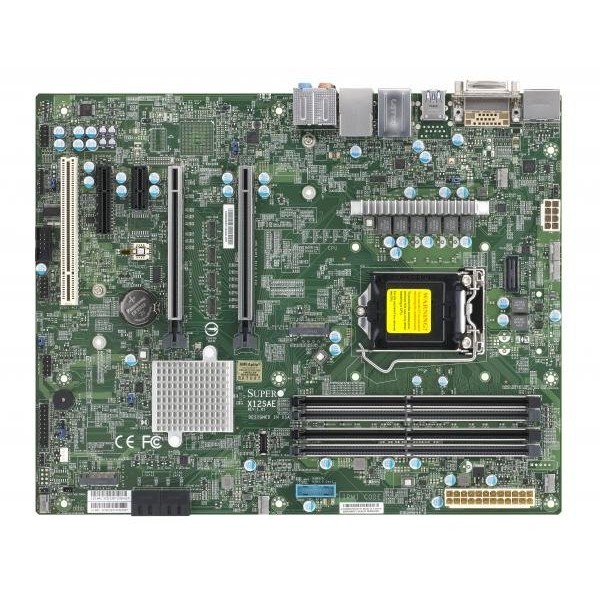

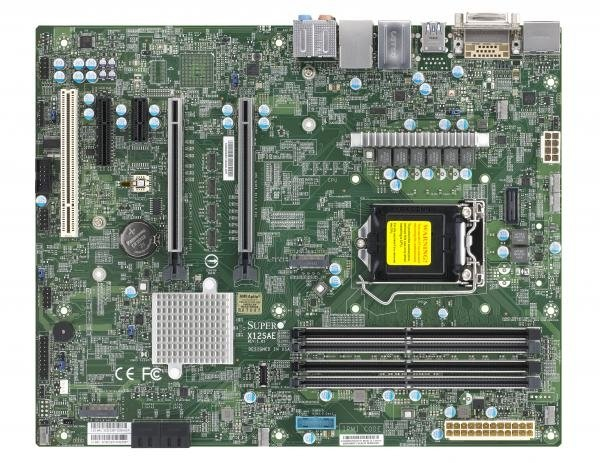

SUPERMICRO X12SAE Bulk S1200

Abbildung kann abweichen. Beachten Sie bitte die Textbeschreibung und das Datenblatt.

412,71 € *

inkl. MwSt. zzgl. Versandkosten

Artikel nachbestellt kein genauer Liefertermin bekannt.

Artikel-Nr.: PCS6764116
Hersteller : SUPERMICRO
Hersteller Nr. : MBD-X12SAE-B
EAN : 0672042414307

mehr

Menü schließen

Supermicro MBD-X12SAE-B, Intel, LGA 1200 (Socket H5), Intel® Celeron®, Intel® Core? i3, Intel® Core? i5, Intel® Core? i7, Intel® Core? i9,..., LGA 1200 (Socket H5), DDR4-SDRAM, 128 GB

Produktinformationen "SUPERMICRO X12SAE Bulk S1200 MBD-X12SAE-B"

SUPERMICRO X12SAE - Motherboard - ATX - LGA1200-Sockel - W480 Chipsatz - USB-C Gen2, USB 3.2 Gen 1, USB 3.2 Gen 2 - Gigabit LAN, 2.5 Gigabit LAN - Onboard-Grafik (CPU erforderlich) - HD Audio

Supermicro MBD-X12SAE-B. Prozessorhersteller: Intel, Prozessorsockel: LGA 1200 (Socket H5), Kompatible Prozessoren: Intel® Celeron®, Intel® Core? i3, Intel® Core? i5, Intel® Core? i7, Intel® Core? i9,.... Unterstützte Arbeitsspeicher: DDR4-SDRAM, RAM-Speicher maximal: 128 GB, Arbeitsspeicher Typ: DIMM. Unterstützte Speicherlaufwerk-Schnittstellen: M.2, PCI Express 3.0, SATA III, RAID Level: 0, 1, 5, 10. Ethernet Schnittstellen Typ: 2.5 Gigabit Ethernet, Gigabit Ethernet, LAN-Controller: Intel® I219-LM, Intel I225-V. Komponente für: Arbeitsstation, Motherboardformfaktor: ATX, Motherboard Chipsatz Familie: Intel

Weiterführende Links zu "SUPERMICRO X12SAE Bulk S1200 MBD-X12SAE-B"

Jetzt SUPERMICRO X12SAE Bulk S1200 MBD-X12SAE-B günstig kaufen

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Kundenbewertungen für "SUPERMICRO X12SAE Bulk S1200 MBD-X12SAE-B"

Bewertung schreiben

Bewertungen werden nach Überprüfung freigeschaltet.

Produkttyp	Motherboard - ATX
Chipsatz	Intel W480
Prozessorsockel	LGA1200-Sockel
Max. Anz. Prozessoren	1
Kompatible Prozessoren	Pentium, Celeron, Core i5, Core i3, Core i7, Core i9, Xeon W (unterstützt CPUs mit bis zu 10 Kernen, TDP max. 125 Watt)
Max. Größe	128 GB
Technologie	DDR4
Bustakt	2933 MHz
Unterstützte RAM-Integritätsprüfung	Non-ECC, ECC
Registriert oder gepuffert	Ungepuffert
Typ	HD Audio
Audio Codec	Realtek ALC888S
Kompatibilität	High-Definition-Audio
Netzwerkcontroller	Intel I225-V / Intel I219LM
Netzwerkschnittstellen	Gigabit Ethernet, 2.5 Gigabit Ethernet
Erweiterungssteckplätze	1 x CPU ¦ 4 x DIMM 288-polig (1.2 V) ¦ 2 x PCIe 3.0 x16 (dual x8-Modus; einzelne Karte: x16-Modus) ¦ 1 x PCIe 3.0 x4 ¦ 1 x PCI (5 V) ¦ 1 x PCIe 3.0 x1
Speicherschnittstellen	SATA-600 -anschlussstellen: 4 x 7-Pin Serial ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5 ¦ PCIe 3.0 -anschlussstellen: 2 x M.2 - RAID 0 / RAID 1
Schnittstellen	1 x LAN (Gigabit Ethernet) ¦ 1 x LAN (2.5Gigabit Ethernet) ¦ 1 x DisplayPort ¦ 1 x DVI-D ¦ 1 x HDMI ¦ 3 x USB 3.2 Gen 2 ¦ 1 x USB-C Gen2 ¦ 2 x USB 3.2 Gen 1
Interne Schnittstellen	1 x USB 3.2 Gen 2 - Stiftleiste ¦ 1 x USB 3.2 Gen 1 - Stiftleiste ¦ 2 x USB 2.0 - Stiftleiste ¦ 1 x Seriell - Stiftleiste
Stromanschlüsse	Hauptstromanschluss, 24-polig, ATX12V-Stecker, 8-polig
BIOS-Typ	AMI
BIOS-Funktionen	ACPI-Support, Wiederherstellung nach Stromausfall (Wiederaufnahme bei Verlust der Wechselspannung), Unterstützung von SMBIOS 3,0, ACPI 6,0 Unterstützung
Hardwareüberwachung	CPU-Kerntemperatur, Gehäusetemperatur, Drehzahlmesser für CPU-Lüfter, Drehzahlmesser Gehäuselüfter, Systemspannung, CPU-Core-Spannung
Sleep / Wake up	Wake-On-LAN (WOL)
Hardwarefeatures	Chassis Intrusion Detection
Zubehör im Lieferumfang	I/O-Rückwand
Enthaltene Kabel	2 x Serial ATA-Kabel
Kennzeichnung	Plug and Play
Breite	30.48 cm
Tiefe	24.38 cm
Verpackung	Bulk
Service und Support	Begrenzte Garantie - Zubehör - 1 Jahr ¦ Begrenzte Garantie - Arbeit - 3 Jahre
